CX350 SH350 Swing Reducer KSC10080 KSC10240R KSC10240C CX350 Boîte de vitesses swing pour l'excavatrice du boîtier

Paramètres du produit

P Nom d'art	CX350 SH350 Swing Gearbox
Équipement	Appliquer à Sumitomo, excavateur de cas
Partie no.	KSC10080 KSC10240R KSC10240C
N ° 1 de dents splines de vitesse solaire	20 splines
Dents d'arbre de pignon swing	16t
Condition d'article	Nouveau
Logo	KG
Poids brut	474 kg
MOQ	1 pc

Description du produit

SH350-5 回转牙箱 (8) SH350-5 回转牙箱 (4) SH350-5 回转牙箱（2） SH350-5 回转牙箱 (6) SH350-5 回转牙箱 (1)

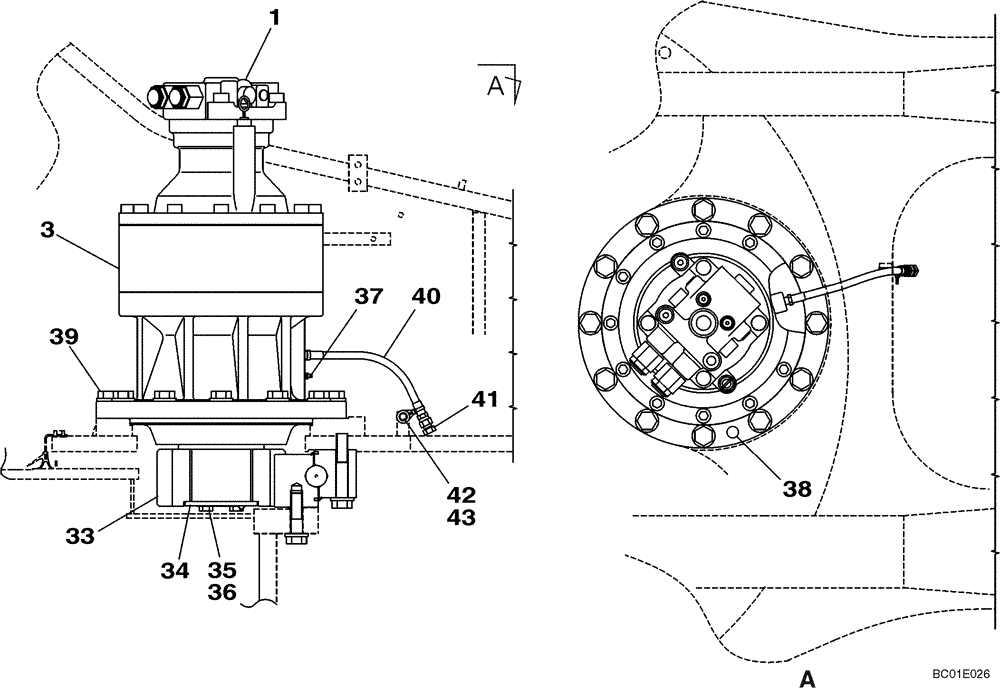

Pos.	Partie No	Qty	Parts Nom	Commentaires
1 et 1	KSC10070	[1]	Moteur hydraulique	Somme Swing; Voir figure 08-54
1 et 1	KSC10070R	[1]	Reman-Hyd Motor	Racée
1 et 1	KSC10070C	[1]	Noyau-moteur hydraulique	Numéro de retour RAC
3 et 3	KSC10080	[1]	Réducteur	Transmission de somme; Voir Figure 08-55 remplacé par le numéro de pièce: KSC10490
3 et 3	KSC10240R	[1]	Unité de réduction de Reman	RAC CX350B Crawler Excavator Tier 3 (NA), Transmission (5 / 08-), Reman pour le nouveau PN KSC10080 remplacé par le numéro de pièce: KSC10350R
3 et 3	KSC10240C	[1]	Unité de réduction du noyau	Numéro de retour RAC
. .	800-1145	[1]	SNAP RING, M45, ext	CAS non montré remplacé par le numéro de pièce: 370007
33.	KSC0201	[1]	ENGRENAGE	Somme de pignon
34.	150285A1	[1]	Assiette, verrouillage	SOMME
35.	167069A1	[1]	RONDELLE	SOMME
36	627-16040	[2]	Boulon, hex	CAS remplacé par le numéro de pièce: 374835
37.	153630A1	[1]	Mamelon de lubrifiant	Somme de graisse
38.	150317A1	[1]	Pin à tête, 24 mm od x 90 mm L	SOMME
39.	166477A1	[12]	Boulon, SEMS, M24 x 90 mm	SOMME
40	KTJ0315	[1]	Tuyau hydraulique, 9,52 mm id x 350,00 mm	Somme remplacée par le numéro de pièce: KNJ14580
41.	KHP0501	[1]	PRISE	SOMME
42.	KHR2584	[1]	SERRER	SOMME
43.	KHJ1215	[1]	Boulon, spcl	SOMME

Pos.	Partie No	Qty	Parts Nom	Commentaires

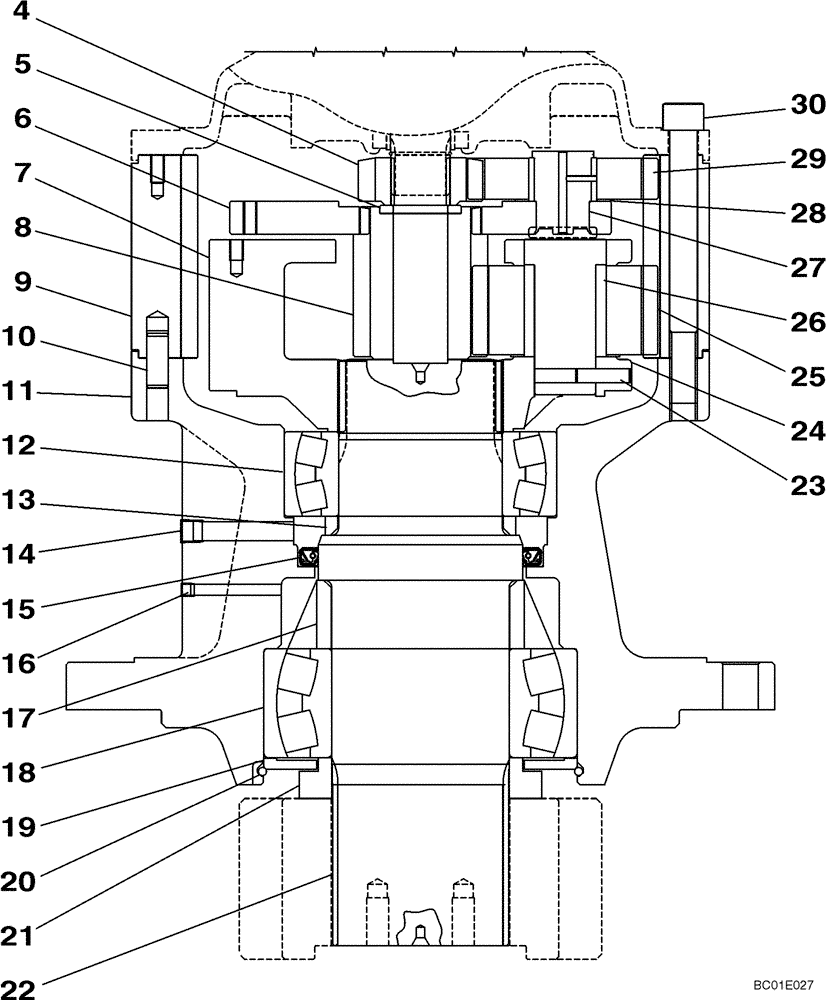

. .	KSC10080	[1]	Réducteur	Somme incl. 4 - 30 remplacés par le numéro de pièce: KSC10490
. .	KSC10240R	[1]	Unité de réduction de Reman	RAC CX350B Crawler Excavator Tier 3 (NA) (5/08-), Reman pour le nouveau PN KSC10080 remplacé par le numéro de pièce: KSC10350R
. .	KSC10240C	[1]	Unité de réduction du noyau	Numéro de retour RAC
4	KSC10100	[1]	Équipement solaire	SOMME
5	KSC0212	[1]	Assiette, poussée	SOMME
6.	KSC0245	[1]	TRANSPORTEUR	SOMME
7	KSC0246	[1]	TRANSPORTEUR	SOMME
8	KSC0219	[1]	Équipement solaire	SOMME
9.	KSC10110	[1]	Bague	SOMME
10	KTC0155	[4]	ÉPINGLE	SOMME
11	KSC10120	[1]	LOGEMENT	Sommet de l'équipement
12	KSC0207	[1]	Roulement, 120 mm ID x 200 mm OD x 62 mm W	SOMME
13	KSC0210	[1]	SPACER	SOMME
14	150824A1	[1]	PRISE	SOMME
15	KTC0153	[1]	Joint d'huile	SOMME
16	158352A1	[2]	PRISE	SOMME
17	KSC0249	[1]	SPACER	SOMME
18	150491A1	[1]	Rouleau, 130 mm ID x 280 mm OD x 93 mm W	SOMME
19.	KSC0250	[1]	Couverture de roulement	Roulement de somme
20	KSC0251	[1]	Fil de retenue	SOMME
21	KSC0214	[1]	SPACER	SOMME
22	KSC0222	[1]	ARBRE	SOMME
23	NSS	[4]	Non vendu séparat	Pin de con, 10 x 40 mm
24	NSS	[4]	Non vendu séparat	Plaque
25	NSS	[4]	Non vendu séparat	Rangement
26	NSS	[4]	Non vendu séparat	Broche
27	NSS	[3]	Non vendu séparat	Broche
28	NSS	[3]	Non vendu séparat	Plaque
29	NSS	[3]	Non vendu séparat	Rangement
30	150483A1	[12]	Bolt, Hex Skt, M20	SOMME
