Les opérateurs de machinerie lourde connaissent une réalité douloureuse. L"entretien du train de roulement consomme facilement plus de 50 % du budget de réparation de votre pelle sur toute sa durée de vie. Au sein de ce système massif, la transmission finale se démarque. Cela constitue un goulot d’étranglement opérationnel critique. Une panne catastrophique de la transmission finale entraîne un temps d"arrêt immédiat et imprévisible pour l"ensemble de votre flotte.
Ces composants d’entraînement sont confrontés chaque jour à des environnements sévères et à couple élevé. Une seule défaillance d’un engrenage interne ne reste jamais isolée. Cela déclenche rapidement une réaction en chaîne destructrice d’usure. Ces dommages localisés se propagent rapidement aux systèmes hydrauliques et mécaniques.
Ce guide fournit aux équipes d’approvisionnement et aux mécaniciens d’équipement lourd un cadre fondé sur des données probantes. Nous vous aiderons à diagnostiquer les pannes le plus tôt possible. Vous apprendrez à évaluer objectivement les composants de remplacement. Enfin, nous détaillons comment effectuer des réparations durables pour que vos machines continuent de fonctionner efficacement.
Le système d"engrenage planétaire convertit la rotation du moteur hydraulique à grande vitesse en la puissance de couple élevée requise pour déplacer des trains de roulement massifs.
Diagnostiquer tôt la cause profonde de la défaillance des engrenages peut limiter les réparations à un seul remplacement du pignon solaire plutôt que d"exiger une révision complète de la transmission finale.
Un approvisionnement précis en pièces nécessite de faire correspondre des données d"ingénierie précises, notamment le nombre de dents, les numéros de série et les spécifications dimensionnelles, plutôt que de s"appuyer sur des similitudes visuelles.
Des programmes de lubrification stricts après l"installation (par exemple, des intervalles de 100 heures) ne sont pas négociables pour protéger les investissements de remplacement.
Pour comprendre le mouvement des machines lourdes, vous devez regarder à l’intérieur du moteur d’entraînement. Le moyeu de la pelle abrite l’ensemble du système de réduction. Il permet une réduction massive des rapports dans un espace remarquablement restreint. Il traduit une sortie hydraulique à grande vitesse et à faible couple en force brute. Cette force à faible vitesse et à couple élevé déplace physiquement les chenilles sur un terrain accidenté.
Nous pouvons facilement cartographier les parties interdépendantes. Ils fonctionnent ensemble de manière transparente à l’intérieur du boîtier :

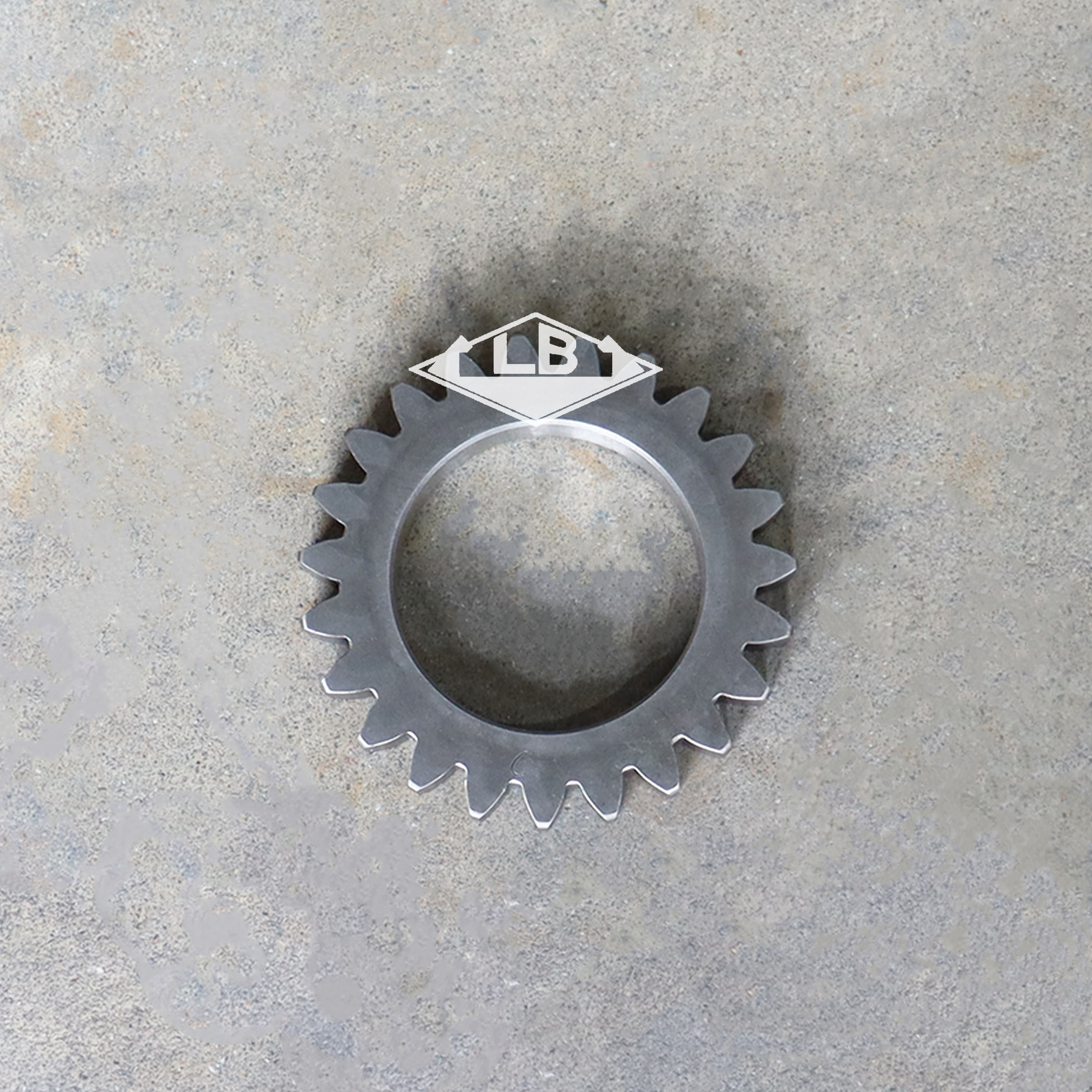

Sun Gear : L’engrenage d’entrée central. L'arbre moteur l'entraîne directement. Il tourne à la vitesse la plus élevée.
Engrenages planétaires et support : ces engrenages entourent l'entrée centrale. Ils répartissent la charge sur plusieurs points de contact. Cela maximise l’efficacité mécanique dans un encombrement très compact.
Ring Gear : la barrière extérieure stationnaire. Il comporte des dents internes pour contenir la force de rotation. Cela oblige le transporteur à tourner à la place.
La réalité technique dicte cette configuration complexe. Les engrenages droits standards ne peuvent pas survivre aux environnements de travail à fort impact. Les pelles lourdes s'appuient exclusivement sur la configuration Il offre une répartition supérieure de la charge. Lorsqu’un poids extrême pousse contre la chenille, plusieurs dents se partagent la charge simultanément. des engrenages planétaires .
Vous devez inspecter l’ensemble du support chaque fois que vous ouvrez le boîtier. Les mécaniciens se concentrent souvent uniquement sur les dents. Cependant, l’usure des broches porteuses entraîne des problèmes d’alignement. Les goupilles usées laissent les engrenages vaciller. Cette oscillation détruit rapidement les nouveaux composants. Vérifiez toujours les tolérances des broches avant le remontage.
Fonctionnalité | Système d"engrenage planétaire | Système d"engrenage droit standard |
|---|---|---|
Répartition de la charge | Excellent (partagé sur plusieurs vitesses) | Médiocre (concentré sur un seul point de contact) |
Efficacité spatiale | Élevé (conception compacte et concentrique) | Faible (nécessite de grands boîtiers décalés) |
Capacité de couple | Massif (Idéal pour les excavatrices) | Modéré (échoue sous une charge radiale importante) |
Complexité de fabrication | Élevé (nécessite un usinage de précision) | Faible (moins cher à produire) |
Vous devez évaluer les symptômes d’usure dès le début. Retarder les inspections entraîne des pannes catastrophiques des transmissions finales. Les mécaniciens s"appuient sur des signes empiriques pour diagnostiquer les problèmes internes avant qu"ils ne s"aggravent.
Recherchez attentivement ces indicateurs de diagnostic spécifiques :
Indicateurs sonores : Les bruits de grincement ou de claquement entraînent de graves problèmes. Ils indiquent généralement des dents ébréchées ou une défaillance catastrophique des roulements. Écoutez attentivement tout en suivant la machine.
Indicateurs thermiques : un boîtier anormalement chaud signale une friction interne extrême. Cela signifie souvent une huile d’engrenage épuisée ou des rondelles de butée défectueuses. Utilisez un thermomètre infrarouge après un travail intense.
Preuve physique : les contrôles de routine des liquides révèlent la vérité cachée. Les copeaux de métal ou l'huile d'engrenage teintée argentée nécessitent une attention immédiate. Une huile saine doit avoir une apparence ambrée ou légèrement foncée, jamais métallique.
Ignorer ces signes crée une réaction d’usure en chaîne rapide. Un composant compromis transfère rapidement des contraintes inégales ailleurs. Cela endommage le porte-satellitaire et détruit la couronne dentée. Une réponse tardive fait grimper les coûts de façon exponentielle. Une intervention précoce permet un remplacement simple du planétaire . Une action retardée oblige à un remplacement complet du réducteur final.
De nombreux techniciens diagnostiquent à tort une faible puissance de suivi. Ils accusent immédiatement la pompe hydraulique. Cependant, les cannelures internes usées provoquent souvent exactement ce symptôme. Vidangez toujours d’abord un petit échantillon d’huile pour engrenages. Cette simple vérification des fluides évite des heures de dépannage hydraulique inutile.
État observé | Action recommandée | Raisonnement |
|---|---|---|
Légère usure des cannelures du planétaire ; huile propre. | Remplacement autonome du pignon solaire. | Le support et la couronne environnants restent intacts. |
Huile teintée argent; une dent planétaire ébréchée. | Remplacez l"ensemble planétaire complet. | La répartition inégale des charges a déjà commencé. Le mélange d"anciens et de nouveaux engrenages provoque une liaison. |
Gros morceaux de métal dans l"huile ; chaleur intense dans les logements. | Remplacement complet du réducteur final. | Les roulements, les joints et le boîtier extérieur sont probablement compromis de manière irréparable. |
Les équipes achats sont confrontées à un dilemme constant. Achetez-vous des pièces de fabricant d"équipement d"origine (OEM) ou des alternatives de rechange ? Vous devez analyser objectivement ce choix pour les composants critiques de la transmission finale.
Examinons d'abord les pièces OEM. Un authentique engrenage final CAT garantit une métallurgie parfaite. Il fournit des tolérances dimensionnelles exactes directement depuis l’usine. Les acheteurs bénéficient également d’une assistance complète sous garantie. Cependant, ces pièces ont un prix élevé. Vous pourriez également être confronté à de graves problèmes de disponibilité pour les modèles de machines vieillissants ou obsolètes.
Les pièces de rechange du marché secondaire offrent une proposition de valeur différente. Nous conseillons aux acheteurs d"exiger des critères d"évaluation stricts avant d"acheter. Vous devez demander une preuve de la dureté du matériau. Recherchez les évaluations à l’échelle Rockwell et les certifications d’usinage CNC de précision.
Les pièces de rechange de premier ordre présentent aujourd’hui une solide analyse de rentabilisation. Ils offrent un excellent retour sur investissement pour les flottes en milieu ou en fin de cycle de vie. Vous devez vous assurer que le fournisseur fournit une garantie transparente. Nous vous recommandons de rechercher une période de couverture minimale de 6 à 12 mois. Le fournisseur doit également offrir des garanties de compatibilité exactes.
N"achetez jamais de pièces de rechange à prix réduit sans rapports métallurgiques vérifiés. Cisailles en acier bon marché sous l"immense couple d"une excavatrice. Une pièce de qualité inférieure échouera en quelques semaines. Cela entraînera avec lui le reste de vos composants de disque sains. Donnez toujours la priorité aux indices de dureté par rapport au prix d’achat initial.
La correspondance visuelle s'avère fondamentalement défectueuse pour les composants internes des engrenages. Vous ne pouvez pas vous fier aux photographies pour commander un train de roulement pour excavatrice . Un écart d’un millimètre seulement détruit le système. Même une seule dent d’engrenage mal adaptée provoque instantanément une liaison catastrophique.
Vous devez rassembler des données précises avant de passer une commande. Les machines lourdes nécessitent une tenue de registres méticuleuse. Utilisez cette liste de contrôle de vérification obligatoire pour éviter des erreurs coûteuses :
Identifiez la machine : documentez la marque, le modèle et le numéro de série (SN) exact. Les fabricants modifient fréquemment les spécifications internes en cours d’année.
Mesurer les dimensions physiques : utilisez des pieds à coulisse numériques. Enregistrez avec précision le poids, la taille et la longueur totale exactes.
Comptez les dents : comptez chaque dent manuellement. Marquez votre point de départ avec un stylo à peinture. Une couronne dentée à 72 dents ne sera jamais échangée avec une variante à 70 dents.
Vérifiez le nombre de cannelures : comptez soigneusement les cannelures intérieures et extérieures. Ils doivent correspondre parfaitement à l'arbre du moteur et au support.
Nous vous recommandons fortement d"utiliser des diagrammes éclatés. Comparez soigneusement ces diagrammes de pièces OEM au cours de votre processus d’approvisionnement. Cela garantit parfaitement les interfaces de remplacement. Il doit s"aligner parfaitement avec les roulements, les arbres et le boîtier métallique extérieur existants.
De nombreux gestionnaires de flotte commandent des pièces uniquement en fonction du numéro de modèle de la pelle. Par exemple, ils commandent une pièce générique pour un « 320D ». Ils ignorent le préfixe spécifique du numéro de série. Les fabricants s"approvisionnent en disques finaux auprès de différents fournisseurs pour différents cycles de production. Utilisez toujours le préfixe du numéro de série spécifique pour vérifier la version interne exacte.
L"installation présente de sérieux risques de mise en œuvre. La contamination lors du montage détruit rapidement les nouveaux composants. Vous devez maintenir un espace de travail chirurgicalement propre. Même un petit grain de sable agit comme du papier de verre à l’intérieur d’un réducteur à grande vitesse.
Les pièces environnantes ont un impact direct sur la longévité du moyeu. Les mécaniciens doivent tendre correctement les chaînes de chenille, les pignons et les rouleaux. Les chenilles surchargées exercent des charges radiales destructrices directement sur les roulements de l'entraînement final. L’ensemble de votre écosystème de trains de roulement de pelle doit fonctionner en harmonie. Trop de tension fait griller les roulements. Trop peu de tension fait dérailler les voies.
Adoptez des protocoles de maintenance fondés sur des données probantes. Ils protègent efficacement vos investissements matériels massifs :
Quotidiennement : Inspectez le joint du moyeu principal. Recherchez attentivement les fuites de liquide subtiles autour du pignon. Vérifiez le sol pour détecter les taches d'huile avant de commencer le quart de travail du matin.
Toutes les 100 heures : vérifiez les niveaux d'huile pour engrenages. Inspectez la valve de reniflard pour déceler toute accumulation de pression. Soulagez l'excès de pression pour protéger le joint flottant principal.
Annuellement / 1 000 heures : Effectuez une vidange complète de l'huile d'engrenage. Égouttez-le à chaud pour éliminer les particules métalliques en suspension. Remplacez-le en utilisant la viscosité spécifiée par le fabricant (par exemple, SAE 50 ou 80W-90).
Le dépannage après l"installation nécessite une attention particulière. Les mécaniciens remarquent souvent une légère raideur pendant la période de rodage initiale. C"est tout à fait normal. Cependant, des vibrations excessives nécessitent un arrêt immédiat. Vous devez vérifier l"alignement interne et la tension externe des chenilles avant de reprendre le fonctionnement.
L’approvisionnement en pièces de transmission internes reste une décision technique à enjeux élevés. Il ne s’agit jamais d’un simple achat de marchandise. Votre équipement lourd exige une ingénierie de précision pour maintenir une rentabilité maximale. Prendre des raccourcis sur les engrenages internes entraîne directement des temps d’arrêt prolongés et coûteux.
Suivez ces prochaines étapes concrètes pour protéger votre flotte :
Documentez chaque symptôme physique avant le démontage pour diagnostiquer avec précision la véritable cause profonde.
Vérifiez manuellement le nombre de dents, les cannelures et les numéros de série avant de commander des remplacements.
Collaborez avec des fournisseurs qui fournissent des spécifications techniques détaillées et des politiques de retour solides.
Appliquez des intervalles de lubrification stricts de 100 heures pour maximiser la durée de vie de votre nouveau composant.
Les gestionnaires de flotte doivent donner la priorité à des matrices de compatibilité claires lors de l"approvisionnement. Les mécaniciens doivent donner la priorité à la propreté et à l’alignement lors de l’installation. La combinaison de ces deux stratégies minimise les temps d"arrêt des équipements et maximise votre productivité sur le terrain.
R : Remplacez toujours les engrenages planétaires par un ensemble assorti pour garantir une répartition uniforme de la charge et éviter une défaillance prématurée du nouvel engrenage.
R : La surchauffe est généralement causée par une lubrification inadéquate, une viscosité incorrecte de l"huile pour engrenages, des roulements défectueux ou une tension excessive des chenilles qui exercent une contrainte excessive sur la transmission finale.
R : La pratique standard de l"industrie exige de vérifier les niveaux de liquide toutes les 100 heures et d"effectuer une vidange d"huile complète toutes les 1 000 heures, ou une fois par an, selon l"environnement d"exploitation.
R : Oui, à condition que la pièce de rechange soit conforme aux normes métallurgiques OEM exactes, corresponde au nombre de dents spécifique et soit couverte par une garantie du fournisseur vérifiée.
