Moteur de rotation contre. Swing Gearbox : Comprendre les différences critiques

Lorsqu'une excavatrice commence à présenter un comportement de rotation inhabituel (qu'il s'agisse d'un bruit de grincement, d'une réponse tardive du pivotement ou d'un mouvement instable), de nombreux opérateurs et acheteurs sont immédiatement confrontés à la même question : le problème vient-il du moteur, de la boîte de vitesses ou du système de pivotement complet ? Comprendre cette différence n’est pas seulement un détail technique ; cela affecte directement les coûts de maintenance, les temps d’arrêt et les décisions d’achat. C’est là qu’une compréhension claire de la boîte de vitesses pivotante devient essentielle. En tant que fabricant professionnel de réducteurs d'orientation et de réducteurs de déplacement, LB travaille avec des clients mondiaux depuis 2008 pour les aider à identifier rapidement le bon composant et à éviter les remplacements inutiles.

Pourquoi les gens confondent souvent le moteur de balançoire et la boîte de vitesses de balançoire

Ils travaillent ensemble dans le même système de balançoire

Le système de pivotement d’une pelle est un ensemble coordonné. Le moteur génère une force de rotation, tandis que la boîte de vitesses ajuste cette force à un niveau utilisable. Étant donné que ces composants sont physiquement connectés et fonctionnent simultanément, de nombreux utilisateurs les traitent comme une seule unité.

Dans le fonctionnement quotidien, l'opérateur expérimente uniquement le mouvement final (rotation douce ou instable) sans voir quelle pièce interne en est responsable. Cela permet de supposer facilement que tout problème de swing nécessite le remplacement de l’ensemble de l’ensemble.

Les listes de produits et la terminologie du marché ne sont pas toujours cohérentes

Sur le marché secondaire mondial, la terminologie varie considérablement. Certains fournisseurs utilisent « entraînement pivotant » pour décrire l'unité complète, tandis que d'autres se réfèrent uniquement à la boîte de vitesses ou au moteur. Les annonces peuvent inclure les deux composants ensemble ou les vendre séparément, ce qui ajoute à la confusion.

Pour les acheteurs qui s'approvisionnent à l'international, une dénomination incohérente peut conduire à des commandes incorrectes, en particulier lorsqu'elles correspondent uniquement par l'apparence plutôt que par la fonction.

Pourquoi « Swing Drive » peut signifier différentes choses dans différents catalogues

Le terme « Swing Drive » est souvent utilisé comme étiquette générale. Dans certains cas, il s’agit d’une boîte de vitesses avec un moteur attaché. Dans d’autres, il peut s’agir uniquement de l’unité de réduction. Sans comprendre la structure interne, les acheteurs peuvent mal comprendre ce qu’ils achètent.

Ce que fait réellement le moteur pivotant

Comment la puissance hydraulique démarre le mouvement de balancement

Le moteur de rotation est chargé de convertir l’énergie hydraulique en rotation mécanique. Il reçoit de l'huile sous pression du système hydraulique et génère le mouvement de rotation initial nécessaire pour faire tourner la structure supérieure de la pelle.

Cela signifie que le moteur contrôle le démarrage, l’arrêt et la vitesse du mouvement de balancement, ce qui le rend essentiel pour la réactivité et le contrôle.

Pourquoi le moteur se concentre sur le débit, le contrôle et la puissance d'entrée

Les performances du moteur dépendent du débit et de la pression hydrauliques. Il ne fournit pas directement le couple élevé nécessaire pour déplacer de lourdes charges ; au lieu de cela, il fournit une énergie de rotation qui doit être ajustée par un autre composant.

C'est pourquoi même un moteur entièrement fonctionnel ne peut pas fournir des performances adéquates sans une boîte de vitesses adaptée.

Symptômes typiques liés au moteur que les acheteurs devraient remarquer

Les problèmes liés au moteur se manifestent souvent par :

Rotation faible ou incohérente sous charge

Réponse retardée au démarrage du swing

Fuite d'huile hydraulique autour du moteur

Surchauffe en fonctionnement continu

Ces symptômes indiquent généralement des problèmes de pression hydraulique, de joints internes ou d'usure des composants du moteur.

Ce que fait réellement la boîte de vitesses Swing

Comment la boîte de vitesses réduit la vitesse et multiplie le couple

La boîte de vitesses joue un rôle essentiel dans la conversion d’une entrée à haute vitesse et à faible couple en une sortie à basse vitesse et à couple élevé. Cela est nécessaire car les excavatrices nécessitent une forte force de rotation pour déplacer des structures supérieures et des charges lourdes.

Sans ce processus de réduction, le moteur seul ne serait pas en mesure de fournir un couple suffisant.

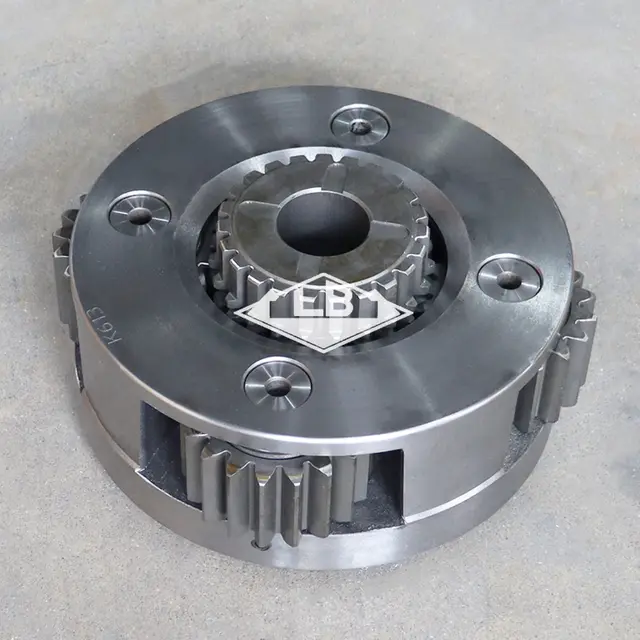

Pourquoi les trains planétaires sont importants dans la rotation de la pelle

La plupart des boîtes de vitesses pivotantes utilisent une structure d'engrenage planétaire. Cette conception répartit la charge uniformément sur plusieurs engrenages, améliorant ainsi la durabilité et permettant une taille compacte avec un couple de sortie élevé.

Cette structure est particulièrement importante dans les excavatrices où l’espace est limité mais où les exigences de performances sont élevées.

Que se passe-t-il lorsque la boîte de vitesses s'use sous charge

Au fil du temps, de lourdes charges continues entraînent une usure des engrenages, une fatigue des roulements et des modifications du jeu interne. Lorsque cela se produit, la boîte de vitesses peut produire :

Bruit anormal

Jeu accru

Efficacité réduite dans la transmission du couple

Ces problèmes affectent directement la stabilité et la précision du mouvement de swing.

Moteur de rotation vs boîte de vitesses de rotation dans des conditions de travail réelles

Quelle partie affecte plus directement la délivrance du couple

La boîte de vitesses est le principal contributeur à la production de couple. Alors que le moteur fournit de l’énergie de rotation, la boîte de vitesses détermine comment cette énergie est transformée en force utilisable.

Si le couple est insuffisant, le problème est souvent lié aux performances de la boîte de vitesses plutôt qu'au moteur lui-même.

Quelle pièce est la plus susceptible de montrer une usure à cause du bruit ou du jeu des engrenages

L'usure de la boîte de vitesses se présente généralement sous la forme de symptômes mécaniques tels que des bruits de grincement, des vibrations ou du jeu. Ce sont des signes d’endommagement d’un engrenage interne ou d’un roulement.

Les problèmes de moteur, en revanche, sont plus susceptibles d’impliquer un comportement hydraulique plutôt qu’un bruit mécanique.

Comment les différentes charges sur le chantier modifient les modèles de défaillance

Dans les environnements exigeants tels que l'exploitation minière ou la démolition, les boîtes de vitesses sont soumises à des contraintes plus élevées et sont plus susceptibles de s'user plus rapidement. Dans les applications plus légères, les problèmes liés au moteur peuvent apparaître plus tôt en raison des variations du système hydraulique.

Comprendre l'environnement de travail permet de déterminer quel composant est le plus susceptible de tomber en panne.

Signes d’échec courants et ce qu’ils indiquent habituellement

Swing lent ou faible

Cela peut être dû soit à une puissance hydraulique insuffisante, soit à un couple de sortie réduit. Une inspection minutieuse est nécessaire pour déterminer si le problème vient du moteur ou de la boîte de vitesses.

Bruit de meulage, débris métalliques ou jeu

Ce sont de solides indicateurs de dommages à la boîte de vitesses. L’usure interne des engrenages ou la défaillance des roulements en sont généralement la cause.

Fuite d'huile, surchauffe ou rotation instable

Ces symptômes indiquent souvent des problèmes liés au moteur, bien qu'ils puissent parfois être liés à des problèmes généraux du système.

Pourquoi les symptômes peuvent se chevaucher et ne doivent pas être jugés trop rapidement

Dans de nombreux cas, les symptômes ne sont pas exclusifs à un seul composant. Par exemple, une boîte de vitesses usée peut faire fonctionner le moteur sous des contraintes plus élevées, entraînant des problèmes secondaires.

C'est pourquoi un diagnostic précis est essentiel avant de prendre une décision de remplacement.

Quand vous n’avez besoin que d’une seule pièce et quand vous avez besoin de l’assemblage complet

Cas où il est judicieux de remplacer uniquement le moteur

Si la boîte de vitesses ne présente aucune usure mécanique et que le problème est clairement lié aux performances hydrauliques, le remplacement uniquement du moteur peut suffire.

Cas où la boîte de vitesses doit être remplacée ou reconstruite

En cas de dommages visibles aux engrenages, de bruit anormal ou de jeu excessif, la boîte de vitesses doit être réparée ou remplacée pour rétablir son bon fonctionnement.

Lorsqu’un ensemble complet d’entraînement de rotation est le choix le plus sûr

Si les deux composants montrent des signes d'usure ou si le système a fonctionné sous de fortes contraintes pendant une longue période, le remplacement de l'ensemble complet peut réduire les risques et les coûts de maintenance à long terme.

Comment vérifier la compatibilité avant de commander

Modèle de pelle et série de machines

L'identification précise du modèle est la première étape. Même au sein d'une même marque, différentes séries peuvent utiliser différentes configurations de boîtes de vitesses.

Numéro de pièce OEM et modèle de montage

Faire correspondre le numéro OEM garantit un ajustement correct. Les dimensions de montage et les interfaces de connexion doivent également être vérifiées.

Rapport de transmission, exigences de sortie et adaptation à l'application

La boîte de vitesses doit correspondre au rapport de réduction et au couple de sortie requis. Choisir un mauvais rapport peut entraîner de mauvaises performances ou une usure prématurée.

Comparaison du moteur de rotation et de la boîte de vitesses de rotation

Conclusion

Une compréhension claire de la relation entre le moteur oscillant et la boîte de vitesses aide les acheteurs à prendre de meilleures décisions, à éviter les remplacements inutiles et à réduire les temps d'arrêt dans les opérations réelles. Chez LB, nous nous concentrons sur la fourniture de réducteurs d'orientation fiables et de solutions complètes adaptées à différents modèles de pelles et conditions de travail, aidant ainsi nos clients du monde entier à améliorer leurs performances et leur efficacité. Si vous évaluez votre équipement ou planifiez un remplacement, n'hésitez pas à nous contacter pour obtenir de l'aide et des détails sur le produit liés à votre boîte de vitesses à entraînement rotatif..

FAQ

1. Quelle est la principale différence entre un moteur de balançoire et un réducteur de balançoire ?
Le moteur génère une puissance de rotation, tandis que la boîte de vitesses convertit cette puissance en couple utilisable pour la structure supérieure de la pelle.

2. Un réducteur de rotation endommagé peut-il affecter le moteur ?
Oui, une résistance accrue dans la boîte de vitesses peut exercer une charge supplémentaire sur le moteur, entraînant d'autres problèmes.

3. Comment savoir si je dois remplacer la boîte de vitesses pivotante ?
Des signes tels qu'un bruit de grincement, des débris métalliques ou un jeu excessif indiquent généralement une usure de la boîte de vitesses.

4. Est-il préférable de remplacer l’entraînement de rotation complet ?
Si le moteur et la boîte de vitesses présentent des signes d'usure, le remplacement de l'ensemble complet peut améliorer la fiabilité et réduire la maintenance à long terme.
